80m-Direktmischer-Peilempfänger-Bildergalerie

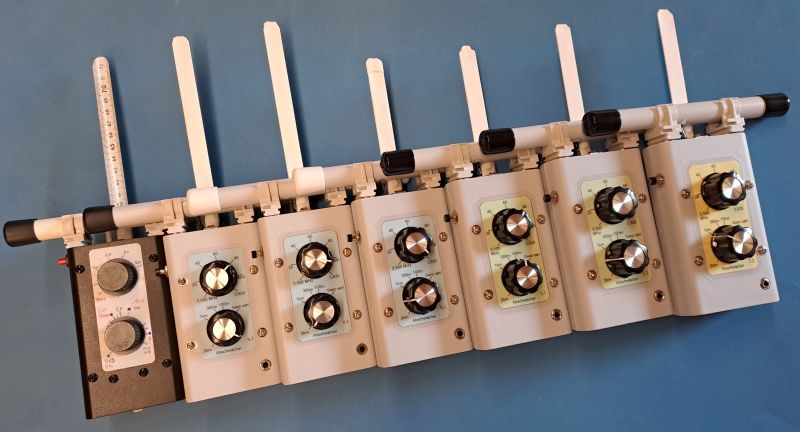

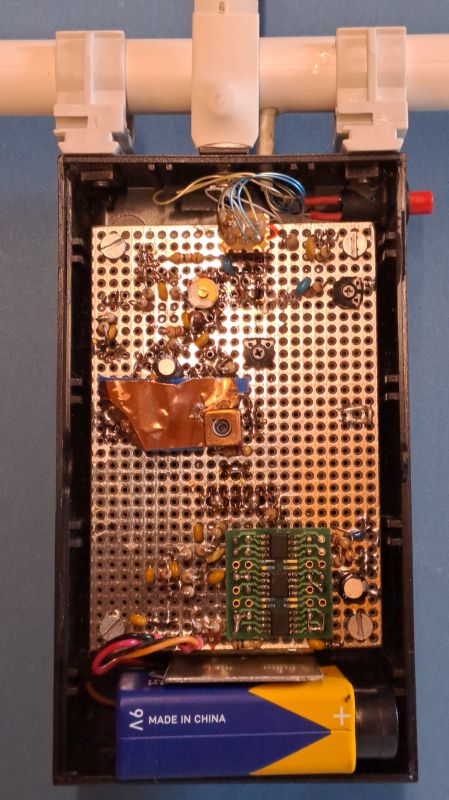

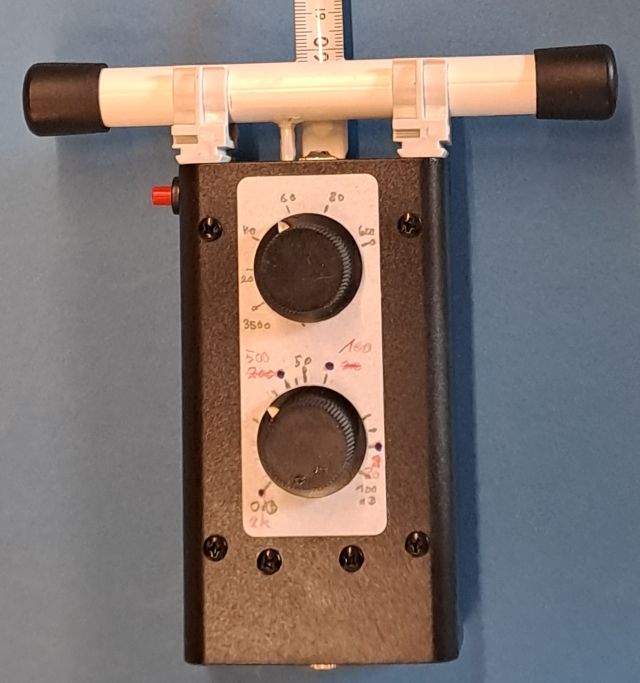

Als Anregung für künftige Nachbauer sammele ich hier Schnappschüsse und Ideen von fertigen 'Kunstwerken':


Manche Fuchsjäger sind gewohnt, mit einem Kompass am Empfänger zu arbeiten. Wenn die Spitze dess Ferritstabs zum Sender zeigt (Peil-Minimum), zeigt die rote Kompassnadel die Peilrichtung an.

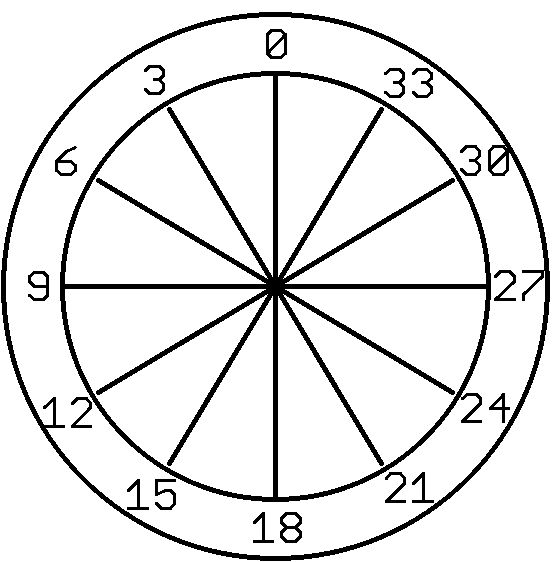

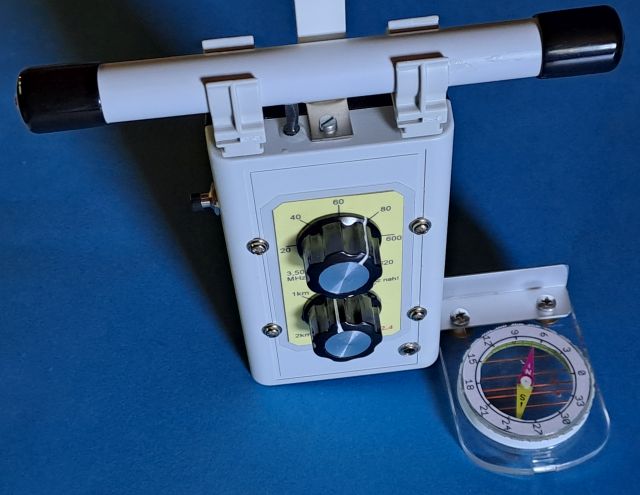

Hier habe ich einen Moscow-Plattenkompass, etwas gekürzt, mit einem Aluwingel ans Spätzle geschraubt. Die Skala am Kompass muss 'falschrum' sein, damit die rote Nadel die wahre Richtung anzeigt. Links eine Vorlage dazu.

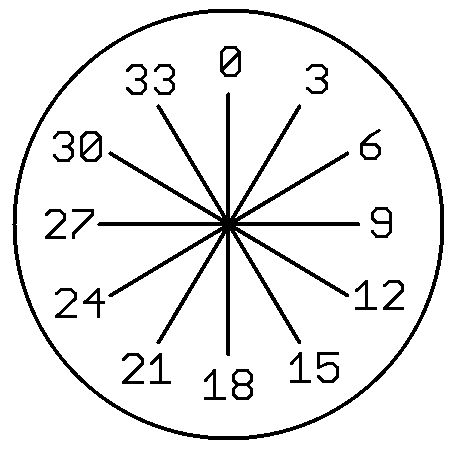

Auf das Kartenbrett kommt als Gedächtnisstütze die Skala rechts - hoffentlich richtig eingenordet.
Wer das Spätzle in der rechten Hand hält, macht den Kompass besser auf die linke Seite.

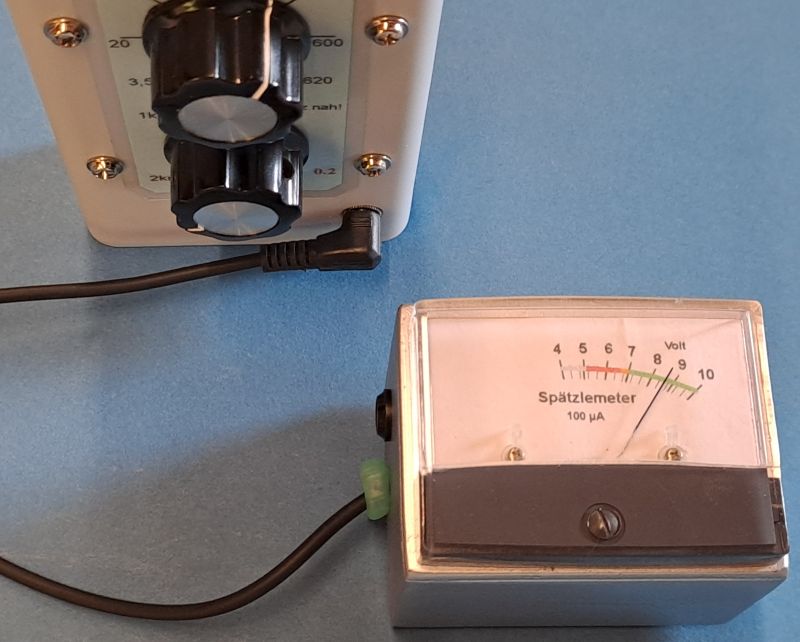

Die Batteriespannung des Spätzle kann man ja - wie in der Anleitung beschrieben - mit einem 100 µA-Instrument anzeigen.

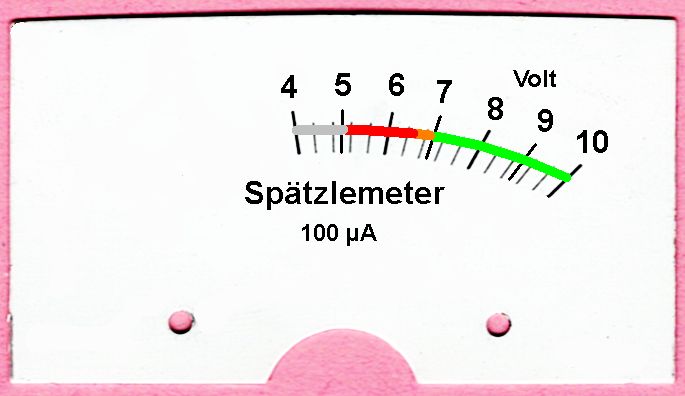

In der Bastelkiste fand sich ein altes 100µA-Instrument. Die Originalskala wurde mit Irfanview eingescant, umgezeichnet, ausgedruckt, und hinten auf die Originalskala geklebt (falls man die noch mal braucht).
Mit der Nullpunkt-Verstellung wird das 'Spätzlemeter' 'geeicht'.
