Liebe Peilfreunde, auf dieser Seite stelle ich die von mir entwickelten 2m- und 80m-Fuchsjagd-Sender und -Empfänger vor.


Keine Ahnung, wozu man sowas braucht? Da hilft dieses fetzige Video Amateurfunkpeilen

Diese Seite richtet sich an Fuchsjäger, die ihre Geräte selber bauen möchten.
Deshalb wird der Nachbau ausführlich beschrieben, und es gibt detaillierte Bezugsquellennachweise. Aber basteln muss jeder selber!

Die Dokumentationen sind im Microsoft-Word-97-2003-Format (*.doc) und lassen sich mit den meisten Textverarbeitungsprogrammen darstellen und drucken. Die Software für die verwendeten Atmel-Controller ist Atmel Assembler Sourcecode (*.asm) und kann mit AVR Studio 4 bearbeitet und assembliert werden.
Die Schaltbilder (*.sch) und Platinen (*.brd) wurden mit Eagle 4.16 entworfen.
Ich halte auf meiner Website immer nur die aktuellsten Stände von Dokumentation und Software. Die Datumsangaben beziehen sich auf die letzte Änderung.

Die meisten beschriebenen Projekte sind vor 2014 entstanden, aber unverändert bei aktiven Fuchsjägern weltweit sehr populär und in hunderten von Exemplaren im Einsatz. Ein Nachbau ist weiterhin möglich - alle Teile sind noch beschaffbar.
Für Nachbauer: aktuelle Hinweise zu Platinen, Bausätzen und Teilebeschaffung
Großartige Unterstützung bei der Beschaffung der nötigen Spezialteile leistet Uwe Reichel DL8UWE
Und wer nicht selber basteln will:  Lieferanten von ARDF-Fertiggeräten

Die Website wird auch weiterhin von mir aktuell gehalten. Fragen, Kritik, Korrekturen und Kommentare bitte an

df1fo at t-online

Viel Spaß beim Stöbern!            Nick     DF1FO


Direkt zum
 Anfang   2m Empfänger   2m Sender   80m Empfänger   80m Sender   Weiteren Links

2m Peilempfänger mit konventionellen Bauteilen

DF1FOs Peilempfänger2m-RX Platine  2m RX Russisch
Dieser 2005 entwickelte 2m-Empfänger ist prozessorgesteuert und bietet einigen Komfort: digitale Frequenzeinstellung, automatischer Abschwächer, Entfernungsschätzung, Spitzenwert-S-Meter und vieles mehr. Es gibt zwei verschiedene Bauformen, sie werden ausführlich beschrieben.

Die Dokumentation zum 2m-Peilempfänger  zum Anschauen oder Runterladen (doc, 2,5 MB,  Dezember 10)
Eine symmetrische HB9CV-Antenne (doc, 0,2 MB, Februar 07) für die altdeutsche Ausführung
Die Bauform Russland 2 (Bild rechts), detaillierte Baubeschreibung (doc, 1,2 MB, Januar 09)
Eine Sammlung von Fragen & Antworten und Hinweisen zum Peilempfänger (November 12)
Fotos von Nachbauten in der Galerie Teil 1 (bis Juli 07),  Teil 2 (bis März 10)  und Teil 3 (ab April 10).
Der Assembler-Sourcecode Version 4.9  (80 kB)
Die zugehörigen Eagle-Dateien fjrx233.sch  fjrx233.brd  fjrx234.sch  fjrx234.brd

2m Peilempfänger in SMD-Technik
2m SMD Empfänger  2m SMD Empfänger  FoxRex 144

Seit 2010 habe ich an einem 2m-Peilempfänger in SMD-Technik gearbeitet. Er hat sich bei zahlreichen Wettbewerben bis hin zur Deutschen- und Welt-Meisterschaft bewährt.
Der Nachbau dieses Empfängers stellt aufgrund der winzigen SMD-Bauteile höhere Anforderungen als die 'konventionelle' Variante.

Die Dokumentation zum 2m-SMD-Peilempfänger   (doc 2 MB,  Januar 13) und Ergänzungen dazu
Seit Ende 2017 gibt es von Uwe Reichel eine verbesserte Platine mit der Selbsthalteschaltung - siehe
Ergänzungen
Eine Anleitung zum  SMD-löten für SMD-Anfänger (doc, 0,3 MB, März 10)
Die Bauform Altdeutsch 2 , detaillierte Baubeschreibung (doc, 0,5 MB, März 10)
Eine symmetrische HB9CV-Antenne (doc, 0,2 MB, Februar 07) für die altdeutsche Ausführung
Die Bauform Russland 3 (Bild oben), detaillierte Baubeschreibung (doc, 1,7 MB,März 10)
Bilder von Nachbauten dieses Empfänger in der 2m-SMD-Galerie
Der Assembler-Sourcecode FJRX24  (90 kB, April 13)
Die zugehörigen Eagle-Dateien FJRX24.sch  FJRX24.brd   fjrx24lcd.brd

Von April 2018 bis 2019 wurde eine Variante dieses Empfängers professionell gefertigt (FoxRex 144, Bild rechts) und in DL von Wimo vertrieben.
Das RigExpert Handbuch dazu, und ergänzend FoxRex 144 Interna  (doc,2,7 MB, September 18)

Direkt zum
 Anfang   2m Empfänger   2m Sender   80m Empfänger   80m Sender   Weiteren Links


2m Fuchsjagdsender
2m 1W Sender 2m Sender Platinen

Zum Testen des Empfängers oder für Foxoring zwei
 Mini-Füchse  von Dieter Schwider und mir (Februar .07)
Für richtige (zeitgesteuerte) Fuchsjagden kompakte
 2m-100mW/1W-Füchse  ( doc, 2 MB, Juni 11)
Sie benutzen meine etwas andere Zeitsteuerung der 2. Generation für Füchse (doc, 1,5 MB, November 17
Aktuelle Ergänzungen und Fotos von Nachbauten in der Sender-Galerie
Der Assembler-Sourcecode für den Mini-Fuchs  (Version DF1FO), den zeitgesteuerten Fuchs und das Bediengerät dazu.
Ein Bericht vom Umbau historischer 2m-Füchse auf meine Steuerung (doc, 2MB, November 10)
Die zugehörigen Eagle-Dateien 2mMaxiTX.sch  2mMaxiTX.brd  2mMidiTX.sch  2mMidiTX.brd  Foxpro.sch  Foxpro.brd

Direkt zum  Anfang   2m Empfänger   2m Sender   80m Empfänger   80m Sender   Weiteren Links



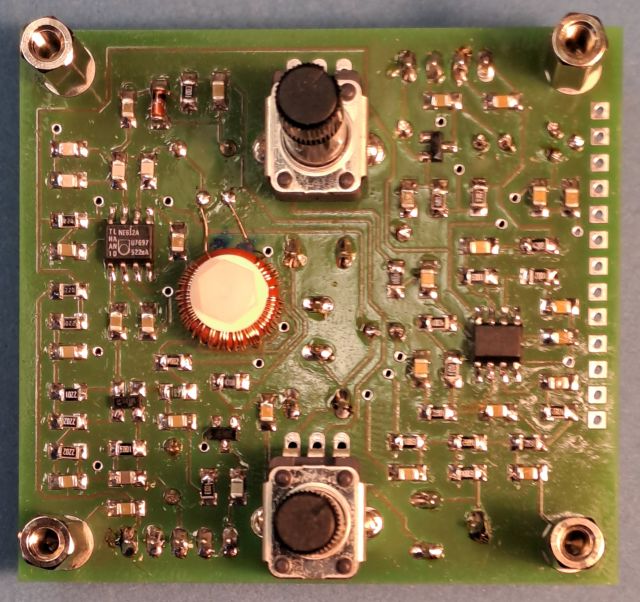

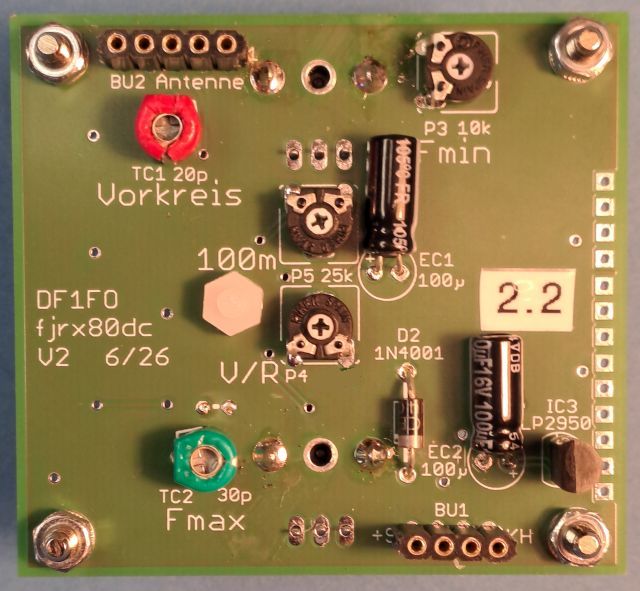

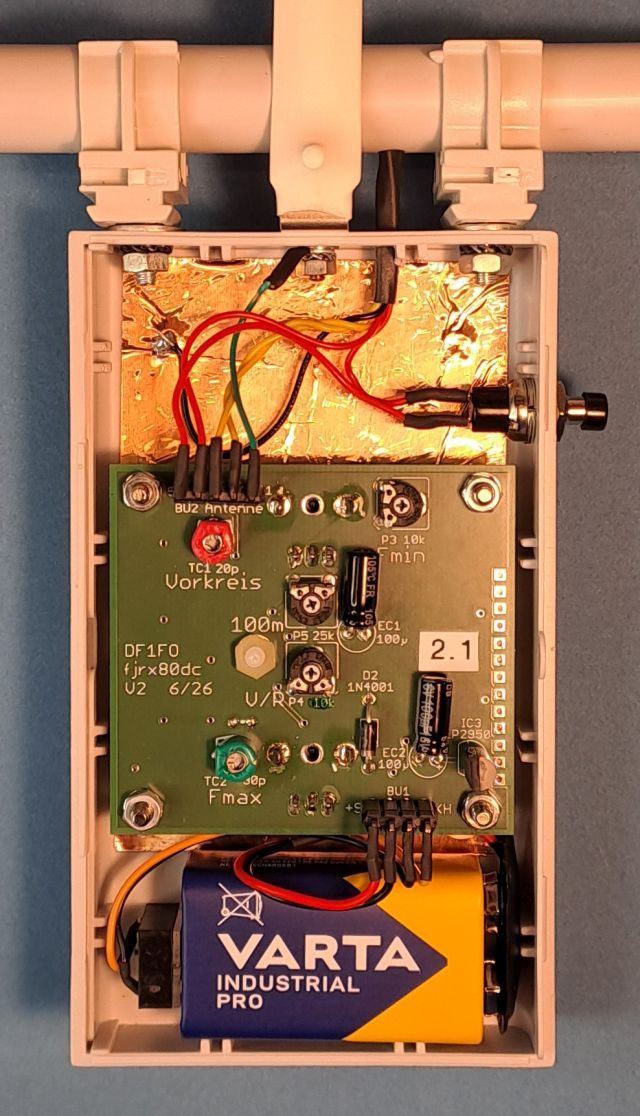

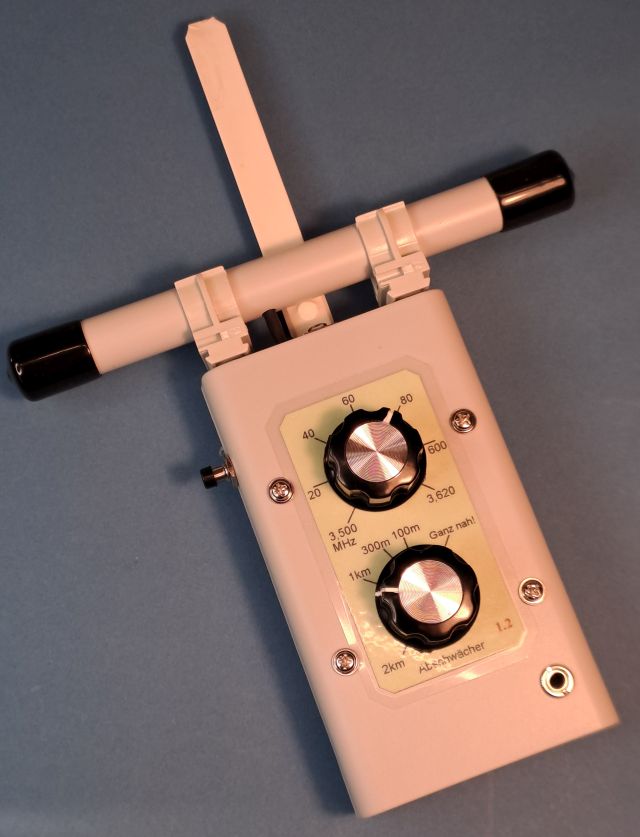

80m Peilempfänger
mit konventionellen Bauteilen
80m Peilempfänger V4 Rahmenantenne 80m RX Innen

Der 80m-Peilempfänger von 2007 wird ganz ähnlich bedient wie der 2m Empfänger: digitale Frequenzeinstellung, automatischer Abschwächer, Entfernungsschätzung, etc...
Die Dokumentation zum
80m-Peilempfänger Version 4  (doc, 3,9 MB, Oktober 10)  und Ergänzungen dazu
Fotos von Nachbauten in der 80m Galerie
Ein Vorschlag zur Messung der Empfindlichkeit von 80m-Peilern
(doc, 0,4 MB, Januar 09)
Der Assembler-Sourcecode für den 80m Peilempfänger
Die zugehörigen Eagle-Dateien fjrx84.sch  fjrx84.brd
Das Vorläufermodell 80m-Peilempfänger Version 2  (doc, 2,3 MB, September 08)
 und der Assemblercode dazu



80m-Peilempfänger in SMD-Technik
80m-SMD-Peiler Rahmenantenne  Platine 80m SMD  80m-SMD-Peiler Ferritantenne  FoxRex 3500

Dieser 2012 entwickelte 80m-Empfänger ist komplett in SMD-Technik auf einer beidseitig bestückten Platine aufgebaut.
Die Dokumentation zum 80m-SMD-Peilempfänger  mit Rahmenantenne  (doc, 2,5 MB, Oktober 16)
Und so wird daraus eine Ferritstabversion  (doc,1,5 MB, Januar 13)
Und für Querdenker eine Version zum Maximum-Peilen
(doc, 0,2 MB, September 17)
Eine kurze Arbeitsanleitung zum
 SMD-Löten  (doc,0,3 MB, Dezember 12)

Eine Sammlung von Fragen & Antworten und Hinweisen zum 80m-SMD-Peilempfänger (Februar 13)
Fotos von Nachbauten in der 80m-SMD-Galerie
Der Assembler-Sourcecode FJRX85 (80 kB, September 17)
Die zugehörigen Eagle-Dateien FJRX85.sch  FJRX85.brd

Von Sommer 2017 bis 2019 wurde eine Variante dieses Empfängers professionell gefertigt (FoxRex 3500, Bild rechts) und in DL von Wimo vertrieben.
Das RigExpert Handbuch dazu, und ergänzend FoxRex 3500 Interna
  (doc,2,7 MB, September 18)

Direkt zum
 Anfang   2m Empfänger   2m Sender   80m Empfänger   80m Sender   Weiteren Links



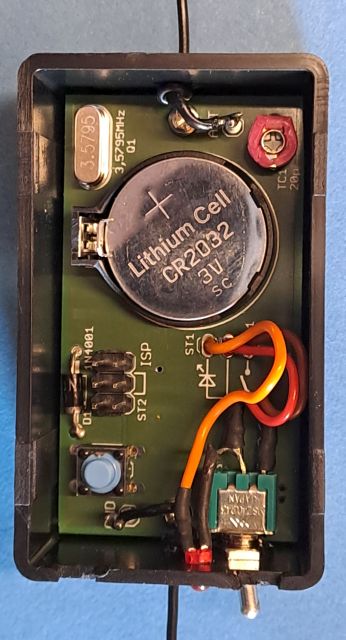

80m Fuchsjagdsender

80m TX  80m Sender Platine
OE6GC 80m Sender
Der 80m-Sender hat rund 1 W Output.  In der Dokumentation findet sich auch einiges zu Antennenanpassung und  -wirkungsgrad.
Die Dokumentation zum 80m-1W-Fuchs (doc, 1,5 MB, Oktober 2023)
Eine kompaktere Bauform davon wurde in Österreich entwickelt (Bild rechts) (PDF 4 MB Juni 2024)
Für Sprintwettbewerbe ein 80m-50mW-Fuchs (doc, 1,0 MB, November 16)
Wie der 2m-Fuchs benutzen sie meine etwas andere Zeitsteuerung der 2. Generation (doc,1,5 MB, November 17)
Aktuelle Ergänzungen und Fotos von Nachbauten in der Sender-Galerie
Der Assembler-Sourcecode für den Fuchs und das Bediengerät dazu.
Eine kleine Übersicht über die Technik von  Foxoring-Sendern

Die zugehörigen Eagle-Dateien 80mMidiTX.sch  80mMidiTX.brd   80mSprintTX.sch  80mSprintTX.brd  Foxpro.sch  Foxpro.brd

Direkt zum  Anfang   2m Empfänger   2m Sender   80m Empfänger   80m Sender   Weiteren Links



Weitere Dokumente

starttimer  3ElYagi  Testgenerator  Messplatz

Für zünftige Wettbewerbsstarts ein Starttimer (doc, 0,3 MB, November 16) und der zugehörige Assembler-Sourcecode
Betrachtungen über und Messergebnisse von 2m-ARDF-Antennen für Sender und Empfänger
Ein einfacher Testsignalgenerator für den Abgleich meiner 2m- und 80m-Peilempfänger (doc, 0,3 MB, Januar 12)
Ein Vorschlag zur Messung der Empfindlichkeit von 80m-Peilern  (doc, 0,4 MB, Januar 09)
Ein Vorschlag zum Vergleich von Ferritstäben  (doc, 0,4 MB, Januar 20)
Ideen zur Entmagnetisierung von Peilempfängern  (PDF, Februar 23)

Mein Messplatz
was man so braucht, um Peilempfänger und –sender zu entwickeln (PDF, 2,5 MB, Oktober 24)


Alle oben beschriebene Technik ist wettkampftauglich und -erprobt       (Zieleinlauf WM Korea 2018)
Brigitte  2mRussland2  DF1FO  Foxrex 80m  FoxRex 2m

Aber natürlich geht es den meisten Fuchsjägern vor allem um den Spaß und den Zusammenhalt! (Und das geht auch gemütlich, ohne Clowns-Anzug)
So organisieren wir im Raum Stuttgart unsere lokalen Fuchsjagden  (PDF, Januar 23)
D  HU  P

In dem Sinne: Bis bald im Wald!
